家用单相交流接触器的接法-交流接触器的接法

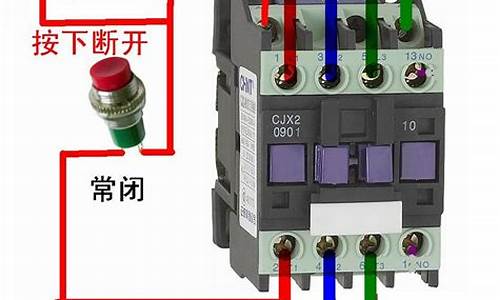

交流接触器的接线方法：3、5接三相电源，（主电路部分），2、4、6接三相电机。

A1、A2是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。

13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

交流接触器有两个基本东西：主触头和辅助出头。主触头，顾名思义，就是和用电器接触的或者接在主回路上，辅助触头就是接在控制回路上，用来控制主回路的。

主触头一般接到主回路上，先后顺序没有特别要求，辅助触头接到控制回路上，一般要选择的是常开触点、常闭触点。这个选择是根据控制回路的要求而定。

交流接触器的工作原理

当接触器线圈通电后，线圈电流会产生磁场，使静铁芯产生电磁吸吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

交流接触器利用主接点来控制电路，用辅助接点来导通控制回路。主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器接法

交流接触器是一种电气设备，用于控制电动机或其他电气设备的启动、停止和反转。它具有可靠的断开和闭合电路的功能，广泛应用于工业和家庭电气控制系统中。在使用交流接触器时，我们需要了解常见的接线方式，以确保设备的正常运行。

一、直接启动接线方式

直接启动接线方式是最简单的接线方式之一，适用于小功率的电动机。接线步骤如下：

1.将电源的L线连接到交流接触器的A1端子，将电源的N线连接到交流接触器的A2端子。

2.将电动机的U相线连接到交流接触器的NO（常开）端子，将电动机的V相线连接到交流接触器的NO（常开）端子，将电动机的W相线连接到交流接触器的NO（常开）端子。

3.将电动机的U相线连接到电源的L线，将电动机的V相线连接到电源的L线，将电动机的W相线连接到电源的L线。

二、带热继电器的接线方式

带热继电器的接线方式适用于大功率的电动机，可以实现过载保护。接线步骤如下：

1.将电源的L线连接到交流接触器的A1端子，将电源的N线连接到交流接触器的A2端子。

2.将电动机的U相线连接到交流接触器的NO（常开）端子，将电动机的V相线连接到交流接触器的NO（常开）端子，将电动机的W相线连接到交流接触器的NO（常开）端子。

3.将电动机的U相线连接到电源的L线，将电动机的V相线连接到电源的L线，将电动机的W相线连接到电源的L线。

4.将热继电器的A1端子连接到交流接触器的A1端子，将热继电器的A2端子连接到交流接触器的A2端子。

5.将热继电器的NO（常开）端子连接到电动机的C相线。

三、正反转接线方式

正反转接线方式适用于需要实现电动机正反转的场合。接线步骤如下：

1.将电源的L线连接到交流接触器的A1端子，将电源的N线连接到交流接触器的A2端子。

2.将电动机的U相线连接到交流接触器的NO（常开）端子，将电动机的V相线连接到交流接触器的NO（常开）端子，将电动机的W相线连接到交流接触器的NO（常开）端子。

3.将电动机的U相线连接到电源的L线，将电动机的V相线连接到电源的L线，将电动机的W相线连接到电源的L线。

4.将电动机的V相线连接到交流接触器的NC（常闭）端子，将电动机的W相线连接到交流接触器的NC（常闭）端子。

5.将电动机的C相线连接到交流接触器的NO（常开）端子。

综上所述，交流接触器的接法有直接启动接线方式、带热继电器的接线方式和正反转接线方式。根据实际需求选择合适的接线方式，并按照接线步骤进行操作，以确保电气设备的正常运行。

交流接触器的使用接法是怎么样的？

交流接触器接法：接触器与电源接线、接触器与开关接线、接触器与继电器接线。

1、接触器与电源接线

将接触器的电源线插入交流接触器的A1和A2端子中。其中A1端子需要连接电源的相线，A2端子需要连接电源的零线。在接线时，需要注意接线的安全性，以避免触电或漏电等事故的发生。

2、接触器与开关接线

将交流接触器的NO（常开）端子和NC（常闭）端子分别与开关的接线端子相连。通常情况下，NO端子需要连接需要控制的设备，NC端子需要连接报警装置等附属设备。

3、接触器与继电器接线

在控制过程中，往往需要使用继电器来控制交流接触器的启动和停止。此时，需要将继电器的控制端子与交流接触器的控制端子相连。通常，控制端子需要连接控制器等外部设备，以实现自动控制。

交流接触器接法注意事项

接线前应仔细阅读交流接触器的接线图和说明书，以确保接线正确无误。进行接线时，应先将电源关闭，以避免触电或漏电等事故的发生。接线过程中，应注意接线的顺序和方式，以保证接触器的正常工作。在接线结束后，应进行测试，确保交流接触器的操作正常。

交流接触器是电气控制系统中常用的电器元件之一，其作用是控制电路的开关，其接线方法较为复杂，需要掌握一定的技巧和方法。在实际接线过程中，需要注意安全性和正确性，以确保交流接触器的正常工作。

交流接触器的使用接法如下：

交流接触器1L1、3 L2、5L3是接触器电源侧，接三相电源。

2T1、4T2、6T3是负载侧接负载。NO为常开触点，通电以后触点闭合，变常闭触点。NC为常闭触点，通电变常开。

三相电源接交流接触器三个主触头，另外三个主触头接电动机，交流接触器线圈接控制电路，用按钮控制交流接触器的吸合即可。

交流接触器：交流接触器是接触器的一种，其典型结构分为双断点直动式(LC1-D/F*)和单断路转动式(LC1-B*)。目前最常用的产品主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等。

交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。

其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，交流接触器有CJO、CJIO、CJ12等。
