等电位的一端与整个楼体的接地线连接，另一端连接卫生间的能触碰到的金属物件，达到保护的作用。装修的过程中，尽量用粗一点的电线进行连接，一般选用4平方的线。

零线是变压器二次侧中性点(N)引出的线路，与相线(L)构成回路，对用电设备进行供电。通常情况下，零线在变压器二次侧中性点(N)处与保护地线(PE)重复接地(PEN)，起到双重保护作用。

卫生间等电位怎么接线？

在卫生间内将各种金属管道、结构件(包括混凝土楼板中的钢筋)以及进入卫生间内的电线，用不小于4mm2的铜芯线，通过等电位联结端子箱互相连通．等电位联结导线在地板或墙内暗敷时要穿塑料管保护，其目的是更换导线方便。等电位联结范围内的金属管道等金属体与等电位联结箱内的端子排之间的电阻不应大于5。卫生间内的金属管道的连接处一般不需加跨接线，若发现导通不良时，应作跨接。当卫生间内的水管是塑料管或包塑金属管时，等电位跨接线可接在自来水龙头上；采用金属水管时，跨接线直接接在水管上。卫生间内的污水管因与进水管之间是不通的，因此污水管也要作等电位联结，可接在地漏的管子上。如果有更多问题，可以点击id咨询。

装修等电位的作用是什么，该怎么接呢？

（1）新房子卫生间等电位箱子里不需要再拉一条线与配电箱的接地线连接。

理由：等电位箱引入的扁钢，是单独焊接接在作为接地体的圈梁钢筋上的，是独立的接地装置。与配电箱的接地是2个分别不同的接地系统。在住宅电气设计中，一般要求，由卫生间等电位箱引出一根BV2.4～4mm2铜线，与卫生间的插座相连。相当于接地线有了双重保障。如果你发现卫生间等电位箱内没有一根铜线引到插座，建议增加这根线。

（2）卫生间装修时，建议由等电位箱引出几根BV2.4～4mm2铜线，与钢质的洁具配件连接（用管卡直接卡接即可）

（3）万用表只能检测接地线是否联通，不能测量接地电阻值（注：只要电线与等电位箱上接牢固了，测量的意义不大！）。

（4）如果要测电阻值，要用兆欧表或接地电阻测试仪，如果有条件可以测一下，但只要是联通的，测量意义不大。

卫生间局部等电位的做法

卫生间等电位非常非常重要，但是很多人甚至装修电工都忽略了它的重要性。就以我平时接触的装修师傅为例，10个里面最少有8个不清楚等电位的施工及作用。今天我就从我的个人理解出发，用通俗的语言来分享一下等电位作用及施工方法。

简单的讲，等电位的作用主要有三个：

①当设备发生漏电时，人即使摸到也不会发生触电。

②防止室外电压顺着金属管道入侵室内。

③降低外界磁场对机器设备的干扰

家庭装修中，卫生间等电位的主要作用就是防止热水器或者卫生间其他用电设备漏电时，人不小心摸到而引起的触电。

可能有人会说，卫生间不是有漏电开关和地线吗？热水器一漏电就会跳闸，等电位要不要无所谓。但是漏电开关或者地线万一坏了呢？这个时候等电位的作用就体现出来了。我们有时候听到某某洗澡触电身亡，这基本上都是因为漏电开关坏或者地线失效导致的。

卫生间等电位施工总共可以分为三大块，①等电位箱和卫生间地面钢筋网相连接；②等电位箱和卫生间所有可能带电的用电设备外壳连接；③等电位箱和配电箱里的地排连接。

①等电位箱和地面钢筋网连接

卫生间在铺水泥地砖之前，需要先做钢筋网。具体做法是：先把小钢筋在地上横竖摆好，它们之间的间距在60cm以下，然后把钢筋横竖交叉点焊接起来。

最后再找一条扁铁，扁铁一头和地面钢筋网焊接，另外一头接到等电位箱内。

如果房子是框架式结构，卫生间水泥地面一般含有钢筋网，并且地面钢筋网和立柱里的钢筋是连接在一起的，那么我们就可以利用地面本身的钢筋网。这时我们只需要用扁铁把卫生间立柱钢筋和等电位箱连接即可。

②等电位箱和卫生间所有可能带电的用电设备外壳连接

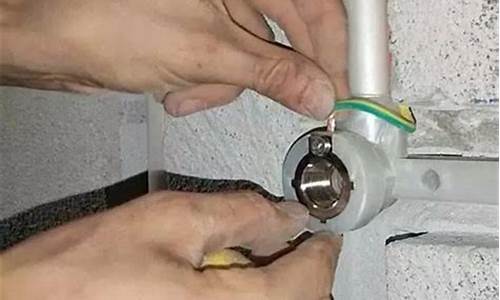

只要是卫生间里可能带电的用电设备外壳，都要接到等电位箱里的地排上。比如把热水器外壳、金属水管、花洒等等

③等电位箱和配电箱里的地排连接

最后还需要把等电位箱地排和家庭总配电箱地排连接在一起，这个的主要目的是降低等电位与地之间的电压。

如果等电位地排不接到配电箱地排。当设备漏电时，整个卫生间电位都会变成220V，虽然人摸到漏电设备一样不会触电；但是卫生间外电位为零，人一旦跨出卫生间，可能会出现跨步电压触电。

卫生间等电位，是否要把插座内接地线（已接进强电箱）接入进去？

可防止因雷击，漏电而引起的跨步电压，接触电压以及地电位反击。《建筑电气工程施工质量验收规范》GB50303-2002，等电位做法采用卫生间四周圈梁内两主筋焊接，卫生间底板面筋，剪力墙按600*600跨接焊接成网格并与纵横圈梁钢筋，由圈梁焊接一根-25*4镀锌扁钢连接卫生间局部等电位联结箱TD28(距地300mm)，由卫生间局部等电位联结箱分别暗敷PVC20FCWC至卫生间插座盒，洗脸盆及吊顶龙骨处(预埋底盒86*86*50，距地分别为450mm，2500mm)。

钢筋与钢筋之间的焊接采用双面焊接，焊拉处缝饱满，无气孔夹渣现象，形成可靠的通路。

扩展资料

是卫生间四周。建筑四周的二根梁主筋焊通成闭合回路的是均压环，这种做虽然也属于等电位施工的范筹，但是它的主要作用是防侧击雷。卫生间的局部等电位根据防雷接地图集(图集号忘记了，图集中有专门的等电位施工篇)主要有两种做法:

1，设专用的卫生间接地干线:从基础接地装置引上接地干线，每层卫生间的局部等电位接地支线与竖向的接地干线可靠焊接;

2，不设专用的卫生间接地干线:将卫生间四周的梁钢筋焊接成闭合的通路，闭合区域内的板面钢筋交叉点可靠焊接(点焊)，闭合区域内的板面钢筋与闭合的梁钢筋交叉点再可靠焊接，从梁钢梁上焊出接地引上线(一般为4*25热镀锌扁钢)

所以单是焊一根圈梁钢筋是不符合要求的。

等电位箱是为了接屋顶的防雷引下线而设置的，它上端接到屋顶的避雷针，下端接房屋基础的避雷引下线。

这个和接在卫生间没关系，之所以接在卫生间，因为接在卫生间比较方便，线路做起来简单。

其实房间里的电路都设置了接地线，你不用担心什么电位差的。

正常情况下，不会随便触电的。

卫生间等电位是局部等电位，目的是消除局部的电势差，(电压差)避免人体在卫生间意外触电。通常卫生间等电位在交工时，已经与楼体的总等电位通过扁铁，钢筋，导线进行连接。总等电位与楼体结构钢筋，避雷系统，金属管道等进行连接，并且直接接地极，同时连接建筑总配电箱，总地线。

在装修时，将卫生间等电位需要与卫生间内的电器外壳(电热水器)，出水端口金属水龙头，金属管道，毛巾杆，浴帘杆，等金属物件连接。同时需要检测等电位的接地情况是否正常:一种是用卫生间插座火线和等电位端子接线，接个灯泡，如果亮证明没问题，如果不亮证明等电位接地不正常；一种是用等电位测试仪测量等电位接地是否正常。

那么卫生间等电位在正常接地的情况下，是否需要与插座内地线进行连接需要看卫生间插座地线的来源卫生间插座地线是从入户配电箱接过来的，是独立的回路。也就是卫生间插座回路可以在配电箱单独控制，且卫生间插座地线是直接与配电箱总地线连接的。这种情况，卫生间等电位是需要和插座地线进行连接的。或者等电位端子箱内的PE线(保护地线)，也是需要连接的。这样连接在卫生间出现漏电情况时，配电箱内地线漏保可以快速动作，切断电源。同时漏电电流可以快速通过等电位和地线导走，将电压电流对等降低，消除电势差(电压差)避免人体触电。

卫生间插座地线是从其它房间改过来的，不是与入户配电箱直接连接的。这种情况是不可以将卫生间等电位与插座地线进行连接的。因为地线是保护线，为了避免线路系统漏电，引发事故的安全线，所以从其它房间改过来的插座地线，与其它房间的电器有连接，如果其它电器发生漏电，(地线通常接电器金属外壳)地线带电，会引到卫生间内，这样扩大了漏电范围，增加了卫生间触电风险；同样卫生间漏电，也会影响到卫生间外的其它电器，插座安全，同样扩大了触电范围，增加了漏电风险。

如果卫生间电位端子本身接地不正常这种情况进行检测维修，如果扁铁连接，等电位端子，或者导线问题可以进行更换维修，检测接地正常，在进行等电位安装连接。如果本身就是假的等电位(有少数是这种情况)，或者等电位无法维修更换接地正常，那就只能放弃卫生间等电位连接，将卫生间插座做单独回路，插座内从入户配电箱接地线，并且安装灵敏度高的漏电保护器，在卫生间的插座，电器插头上增加漏电保护，多重保护，同时做好用电安全，在卫生间洗漱时，淋浴时关闭卫生间的所有电器，最好拔掉插头。

需要注意的是，与等电位端子连接的插座地线也要进行检测，确保是入户配电箱接入的地线。避免地线和零线接错的情况，或者是地线本身连接不好的情况。等电位接线要用等电位端子，等电位接线器。建议请专业的电工进行操作。
