工作原理：

工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。

当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。

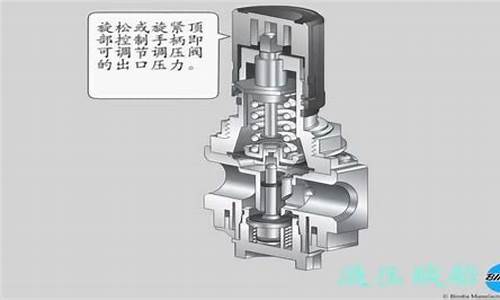

同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。 本类阀门在管道中一般应当水平安装。当需要改变阀后压力P2的设定值时，可调整调节螺母。

扩展资料：

自力式压力调节阀主要特点：

1、自力式压力调节阀无需外加能源，能在无电无气的场合工作，既方便又节约能源。

2、压力分段范围细且互相交叉，调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节，阀前压力与阀后压力之间比为10:1~10:8。

5、橡胶膜片式检测，执行机构检测精度高、动作灵敏。

6、采用压力平衡机构，使调节阀反应灵敏，控制精确。

百度百科——自力式压力调节阀

调压阀的工作原理

液化石油气从钢瓶出来时为高压气体先通过进气管到达减压室，当用户关闭燃气具的开关时，随着进入减压室的液化石油气增多，其压力升高，把由弹簧压着的橡胶薄膜顶上去，存在于上气室的部分空气由呼吸孔排出阀体。这样，迫使杠杆向上移动，利用杠杆作用使阀口关闭，切断了液化石油气进口的通路，减压阀出口的压力就不再上升。当打开燃气具的开关后，液化石油气从减压阀内流出，使减压室内的压力下降，橡胶薄膜下凹，带动杠杆下移，外部空气从呼吸孔进入上气室，使阀垫向中移动，进气喷嘴变大，进气量增加，压力升高。这样反复不断的调节过程使减压室的压力总是恒定的，即不管进气压力偏高还是偏低，出口压力总是稳定的，从而直到降压和稳压的作用。

一90度杠杆，短头压出气调节塞，长头连胶皮腔。压力大，长头上升，杠杆短头压迫出气塞，减小出气面积；压力小。长头下降，拉出气塞，增加出气面积。

调压阀基本可以说是减压阀，减压阀的工作原理如下：高压介质通过一个小孔充到一个相对较大的腔里实现减压，实际上是靠截流减压，膜片或活塞的两面一面是出口腔，一面是人为给的压力，并且控制小孔大小的阀杆和膜片(活塞)相连，这样只要给一个固定的压力，那么出口腔的压力就会一直等于这个压力，这个认为给定的压力可以有弹簧或气源或液压源来提供。
