一说到挡土墙分类，相关建筑人士还是比较陌生的，什么是挡土墙？重力式挡土墙的基本概况怎么样？以下是中达咨询为建筑人士整理相关挡土墙分类基本内容，具体内容如下：

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

挡土墙类型有哪些？中达咨询通过相关内容的查询，梳理现阶段比较常用的挡土墙类型，内容如下：（1）石砌重力式（2）加筋土挡土墙（3）混凝土半重力式（4）钢筋混凝土悬臂式等内容，中达咨询以加筋土挡墙为例，内容如下：

重力式挡土墙是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。它是我国目前常用的一种挡土墙。重力式挡土墙可用石砌或混凝土建成，一般都做成简单的梯形。重力式挡土墙，指的是依靠墙身自重抵抗土体侧压力的挡土墙。重力式挡土墙可用块石、片石、混凝土预制块作为砌体，或采用片石混凝土、混凝土进行整体浇筑。半重力式挡土墙可采用混凝土或少筋混凝土浇筑。重力式挡土墙可用石砌或混凝土建成，一般都做成简单的梯形。它的优点是就地取材，施工方便，经济效果好。所以，重力式挡土墙在我国铁路、公路、水利、港湾、矿山等工程中得到广泛的应用。

重力式挡土墙基本类别：

重力式挡土墙可根据其墙背的坡度分为仰斜、俯斜、直立三种类型。

1.按土压力理论，仰斜墙背的主动土压力最小，而俯斜墙背的主动土压力最大，垂直墙背位于两者之间。

2.如挡土墙修建时需要开挖，因仰斜墙背可与开挖的临时边坡相结合，而俯斜墙背后需要回填土，因此，对于支挡挖方工程的边坡，以仰斜墙背为好。反之，如果是填方工程，则宜用俯斜墙背或垂直墙背，以便填土易夯实。在个别情况下，为减小土压力，采用仰斜墙也是可行的，但应注意墙背附近的回填土质量。

3.当墙前原有地形比较平坦，用仰斜墙比较合理；若原有地形较陡，用仰斜墙会使墙身增高很多，此时宜采用垂直墙或俯斜墙。

更多关于标书代写制作，提升中标率，点击底部客服免费咨询。

工程中常用的挡墙结构一般有哪些形式

挡土墙是指用于支撑路基或者其他工程结构的墙体，其作用是抵抗土压力、防止土体滑动，以保持工程结构的稳定性和安全性。根据挡土墙在路基横断面上的位置，可分为：路肩墙、路堑墙、路堤墙。

1. 路肩墙

路肩墙通常建在路肩侧，用于支撑路面和路肩之间的土体。路肩墙一般较低，高度一般不超过路面高度。路肩墙的主要作用是防止路肩土体的滑动和塌方，保证路面的平稳和安全行车。

2. 路堑墙

路堑墙通常建在路基侧，用于支撑路堑侧的土体。路堑墙高度较高，一般高于路面高度。路堑墙的主要作用是防止路堑土体的滑动和塌方，保证路堑的稳定和安全行车。

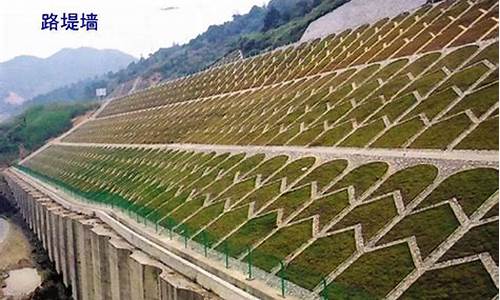

3. 路堤墙

路堤墙通常建在路基侧，用于支撑路堤侧的土体。路堤墙高度较高，一般高于路面高度。路堤墙的主要作用是防止路堤土体的滑动和塌方，保证路堤的稳定和安全行车。

总之，挡土墙在路基横断面的位置是根据其不同的作用和功能而设计的。不同类型的挡土墙在工程建设中起到了重要的作用，对保证道路的稳定性和安全性具有非常重要的意义。

边坡和挡土墙的区别在哪？

一、常见挡土墙的结构形式及特点

在城道路桥梁工程中常见的挡土墙有现浇钢筋混凝土结构挡土墙、装配式钢筋混凝土结构挡土墙、砌体结构挡土墙和加筋土挡土墙。按照挡土墙结构形式及结构特点，可分为重力式、衡重式、悬臂式、扶壁式、柱板式、锚杆式、自立式、加筋土等不同挡土墙；其结构形式及结构特点简述见表1K411016。

挡土墙结构形式及分类 表 1K411016

·········································

重力式挡土墙依靠墙体的自重抵抗墙后土体的侧向推力（土压力），以维持土体稳定，多用料石或混凝土预制块砌筑，或用混凝土浇筑，是目前城镇道路常用的一种挡土墙形式。

▼ 重力式挡土墙

·········································

衡重式挡土墙的墙背在上下墙间设衡重台，利用衡重台上的填土重量使全墙重心后移增加墙体的稳定性。

▼ 衡重式挡土墙

·········································

悬臂式挡土墙由底板及固定在底板上的悬臂式直墙构成，主要依靠底板上的填土重量维持挡土构筑物的稳定。

▼ 悬臂式挡土墙

·········································

扶壁式挡土墙由底板及固定在底板上的直墙和扶壁构成，主要依靠底板上的填土重量维持挡土构筑物的稳定。

▼ 扶臂式挡土墙现场

·········································

带卸荷板的柱板式挡土墙是借卸荷板上不填土的重力平衡土体侧压力的挡土构筑物。

▼ 带卸荷板的板柱式挡土墙

▼ 带卸荷板的板柱式挡土墙现场照片

·········································

锚杆式挡土墙是利用板肋式、格构式或排桩式墙身结构挡土，依靠固定在岩石或可靠地基上的锚杆维持稳定的挡土建筑物。

▼ 锚杆式挡土墙

▼ 锚杆式挡土墙的锚杆

·········································

自立式挡土墙 是利用板桩挡土，依靠填土本身、拉杆及固定在可靠地基上的锚锭块维持整体稳定的挡土建筑物。

▼ 自立式挡土墙

▼ 自立式挡土墙现场照片

▼ 自立式挡土墙现场照片与立面对照图

（注：锚杆世挡土墙与自立式挡土墙其实原理差不多，外观也差不多，自立式挡土墙在锚杆式挡土墙的基础上，把锚杆换为拉杆并在杆尾加上锚碇块）

·········································

加筋挡土墙是利用较薄的墙身结构挡土，依靠墙后布置的土工合成材料减少土压力以维持稳走的挡土建筑物。

▼ 加筋土挡土墙

·········································

挡土墙基础地基承载力必须符合设计要求，并经检测验收合格后方可进行后续工序施工。施工中应按设计规定施作挡土墙的

1排水系统、

2泄水孔、

3反滤层

4结构变形缝

（口诀：排泄成形）。

▼ 挡土墙附属构筑物件

挡土墙投入使用时，应进行墙体变形观测，确认合格要求

二、挡土墙结构受力。

挡土墙结构会受到土体的侧压力作用，该力的总值会随结构与土相对位移和方向而变化，侧压的分布会随结构施工程序及变形过程特性而变化。挡土墙结构承受的土压力有：静止土压力、主动土压力和被动土压力。

静止土压力（见图lK411016a):若刚性的挡土墙保持原位静止不动，墙背土层在未受任何干扰时，作用在墙上水平的压应力称为静止土压力。其合力为E0（kN/m)、强度为P0(kPa)。

图1K411016土压力的三种形式

(a)静止土压力；（b )主动土压力；（c) 被动土压力

·········································

主动土压力（见图lK411016b):若刚性挡土墙在填土压力作用下，背离填土一侧移动，这时作用在墙上的土压力将由静止压力逐渐减小，当墙后土体达到极限平衡，土体开始剪裂，许产生连续滑动面，使土体下滑。这时土压力减到最小值，称为主动土压力。合力和强度分别用Ea（kN/m)和强度为Pa(kPa)。表示。

挡土墙的分类介绍？

挡土墙

1.为稳定泥土自然坡面而设置的墙。

2.一种为抵抗除风压以外的侧向压力而建造的墙;尤

指一道防止滑坡的墙。

挡土墙分类

根据其刚度及位移方式不同，可分为刚性挡土墙、柔性挡土墙和

临时支撑三类。

按所处环境条件分为一般地区挡土墙、浸水地区挡土墙和地震地区挡土墙等。

一般地区挡土墙根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。

按结构特点可分为石砌重力式、石砌恒重式、加筋土重力式、混凝土半重力式、钢筋混凝土悬臂式和扶臂式、锚杆式和锚定板式、竖向预应力锚杆式等。

按墙体材料可分为石砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙、钢板挡土墙等。

根据受力方式，分为仰斜式挡土墙和承重式挡土墙。

边坡

指的是为保证路基稳定，在路基两侧做成的具有一定坡度的坡面。

边坡分类

一、按成因分类：可分为人工边坡和自然边坡；

二、按地层岩性分类：可分为土质边坡和岩质边坡。

a：按岩层结构分为：1层状结构边坡、2块状结构边坡、3网状结构边坡；

b：按岩层倾向与坡向的关系分为：1顺向边坡、2反向边坡、3直立边坡。

三、按使用年限分类：可分为永久性边坡和临时性边坡。

抹面与捶面

1.1.1适用条件：

①对各种易于风化的软岩层（如泥质砂岩、页岩、千枚岩、泥质板岩等）边坡，当岩层风化不甚严重时；

②所防护的边坡，本身必须是稳定的，但其坡面形状、陡度及平顺性不受限制；

③所防护的边坡，必须是干燥、无地下水的岩质边坡。

1.1.2构造要求：

①抹面厚度一般为5～7cm，捶面厚度为10～15cm，一般为等厚截面。

②抹面与捶面工程的周边与未防护坡面衔接处，应严格封闭。如在其边坡顶部做截水沟，沟底与沟边也要做抹面或捶面防护。

③大面积抹面或捶面时，每隔5～10m应设伸缩缝。

1.2 灌浆与勾缝[1]

灌浆适用于石质坚硬、不易风化、岩层内部节理发育，但裂缝宽度较小的岩质路堑边坡。

勾缝适用于石质较坚硬、不易风化、张开节理不甚发育，且节理缝较大较深的岩石路堑边坡上。

1.3水泥土护坡

1.3.1适用条件：

①适用于粉土、粉砂、粉质粘土、粘土等填方边坡。

②易受洪水浸淹的路基填方边坡。

③可用于盐渍土地区。

1.3.2构造要求：水泥土护坡厚度一般为10～20cm。水泥掺量一般为8%～15%，具体掺量施工时根据现场试验确定。

1.4 护面墙[1]

1.4.1适用条件：

①多用于易风化的云母岩、绿泥片岩、千枚岩及其它风化严重的软质岩层和较破碎的岩石地段，以防止继续风化；

②所防护的边坡本身必须是稳固的；

③护面墙有实体护面墙、孔窗式护面墙、拱式护面墙和肋式护面墙。实体护面墙适用于一般土质及碎石边坡；空窗式护面墙用于边坡缓于1：0.75，孔窗内可采用捶面（坡面干燥时）或干砌片石；拱式护面墙用于边坡下部岩层较完整，而需要防护上部边坡者或通过个别软弱地段时，边坡岩层较完整且坡度较陡时采用肋式护面墙。

1.4.2构造要求：

（1）实体护面墙

①厚度视墙高而定，一般采用0.4～0.6m，底宽一般等于顶宽加H/10～H/20;单级护墙的高度一般不超过15m，多级护墙的总高度一般不超过30m。

②沿墙身长度每隔10m设置一道2cm的伸缩缝，缝内用沥青麻筋填塞。在泄水孔后用碎石和砂做成反滤层，以排除墙后排水。

③修筑护面墙前，对所有的边坡清除风化层至新鲜岩层，对风化迅速的岩质（如云母岩、绿泥片岩等）边坡，清挖出新鲜岩面后，应立即修筑护面墙。

④顶部应用原土夯填，以免水流冲刷。

（2）孔窗式护面墙

孔窗式护面墙的窗孔通常为半圆拱形，高2.5～3.5m,宽2～3m，半径1～1.5m。其基础、厚度、伸缩缝等与实体护面墙相同，窗孔内视具体情况，采用干砌片石、植草或捶面。

（3）拱式护面墙

拱跨较小时（2～3m），拱圈可采用10#水泥砂浆砌片石，拱高视边坡下面完整岩层高度而定，拱跨较大时，可采用砼拱圈。

1.5 喷浆或喷射混凝土防护[1]

1.5.1适用条件:

①适用于岩性较差、强度较底、易风化或坚硬岩层风化破碎、节理发育、其表层风化剥落的岩质边坡；

②当岩质边坡因风化剥落和节理切割而导致大面积碎落，以及局部小型坍塌、落石时，可采用局部加固处理后，进行大面积喷浆（喷射混凝土）。

③对于上部岩层风化破碎下部岩层坚硬完整的高大路堑边坡；

④不能承受山体压力，边坡须是稳定的。

1.5.2构造要求：

①喷浆厚度不宜小于1.5～2cm，喷射混凝土的厚度以3～5cm为宜。

②为防止坡面水的冲刷，沿喷浆（喷射混凝土）坡面顶缘外侧设置一条小型截水沟。

③浆体两侧凿槽嵌入岩层内。

1.6 喷锚防护[2]

1.6.1适用条件:

凡易于喷浆（喷射混凝土）防护的岩质边坡，当岩层风化破碎严重、节理发育，在破碎岩层较厚的情况下，如果继续风化，将导致坠石或小型崩塌，从而影响整个边坡的稳定性。它具有较高的强度，较好的抗裂性能，能使坡面内一定深度内的破碎岩层得以加强，并能承受少量的破碎体所产生的侧压力。

1.6.2构造要求：

①为防止坡面水的冲刷，沿喷浆（喷射混凝土）坡面顶缘外侧设置一条小型截水沟。

②锚固深度视边坡岩层的破碎程度及破碎层的厚度而定，用1：3的水泥沙浆固结。

③喷浆厚度不小于3cm，喷射混凝土的厚度不小于5cm。

④锚杆的类型有树脂锚杆、全长砂浆锚杆、塑料锚杆、水泥锚杆和缝管锚杆。

⑤提高锚杆承载力的措施主要有延长锚固段长度、二次压浆、采用端头扩大或多段扩大头锚杆、重复高压灌浆和改变锚杆传力特征的剪力或压力型锚杆。其中二次压浆和重复高压灌浆比较实用有效。

1.7 土钉墙[3]

土钉墙是一种较新式的结构物，它主要由“钉”（即锚杆）、混凝土面板（挂网喷射混凝土）、锚板组成。

1.7.1作用机理

通过规则排列的锚杆（“钉”）、面板、锚板将边坡一定范围内的土体进行原位加固，形成一种复合结构式的墙——土钉墙，墙后土压力由土钉墙承担。

1.7.2适用条件

主要适用于风化破碎较严重的岩石边坡，也可用于粉土、砾石和砂土边坡。承受土压力一般，其最大优点是从上往下逐层开挖土石方并及时对边坡进行封闭加固，能有效减少边坡因开挖临空而带来的应力释放，使边坡保持原来的稳定结构，避免坍塌。

1.7.3构造要求：

①施工程序为：成孔－清孔－置筋－注浆－喷射第一层细石混凝土－装挂钢丝网－喷射第二层细石混凝土；

②第一层细石混凝土厚7～10cm,第

层细石混凝土厚8cm。

1.8 预应力锚索梁[4]

预应力锚索梁是逐渐发展起来的一种新型加固措施。结构分为锚索和锚梁两部分。

1.8.1作用机理

把破碎松散岩层组合连接成整体，并锚固在地层深部稳固的岩体上，通过施加预应力，使锚索长度范围内的软弱岩体（层）挤压密实，提高岩层层面间的正压力和摩阻力，阻止开裂松散岩体位移，从而达到加固边坡的目的。这种方法的最大特点是：可保持既有坡面状态下深入坡体内部进行大范围加固；预先主动对边坡松散岩层施加正压力，起到挤密锁固作用；同时，锚索孔高压注浆，浆液充填裂隙和孔隙，又可提高破碎岩体的强度和整体性；结构简单、工期短、造价低廉。

1.8.2适用条件

裂隙和断层发育、防缓边坡工作量巨大的高陡边坡。

3.构造要求：

①锚梁：锚梁为钢筋混凝土梁，采用C30混凝土浇注，它不仅为预应力锚索提供反力装置，而且也对边坡岩土有着框箍和压紧作用。

②锚梁的施工顺序为：防线挖槽—绑扎钢筋—支模—浇注混凝土。

③锚梁与锚索交叉部位预留塑料套管，便于锚索从中间穿过；在锚头部位预埋承压钢板，并与锚梁浇注成整体。

④预应力锚索施工程序为：放点钻孔—编制钢绞线—注浆—张拉锁定。

⑤可与喷射混凝土或框格护坡相结合。

说到挡土墙的分类？现阶段，挡土墙的分类基本情况怎么样？基本概况如何？以下是中达咨询小编梳理挡土墙的分类相关内容，基本情况如下：

小编通过建筑行业百科网站——建筑网建筑知识专栏进行查询，梳理挡土墙的分类相关内容，基本情况如下：

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

挡土墙的分类基本情况：

按照挡土墙设置的位置，可分为路堑墙、路堤墙、路肩墙和山坡墙等类型；

按照修筑挡土墙的材料，又可分为石砌挡土墙、砖砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙和加筋土挡土墙等类型；

按照挡土墙的结构形式，可分为重力式、衡重式、半重力式、悬臂式、扶臂式、锚杆式、柱板式、垛式等类型；

按照挡土墙的倾斜方向墙身断面形式分为仰斜、 垂直、 俯斜、凸形折形和衡重式几种。

而值得关注的是南京景晖舒布洛克公司所自行研发生产的自锁式生态挡土墙和自锁式植生挡土墙自锁式生态挡土墙是一种既能起到生态环保的作用、又兼具景观功能、且能防止水土流失的挡土墙。自锁式景观挡土墙是一种新型的景观材料，充分考虑了景观视觉、力学性能、环境保护等多方面的因素。具有卓越的设计性能，品种丰富，满足各种视觉效果和地形要求，并且设计施工简单快捷。尤其值得注意的是，挡土墙修筑完成后产生的序列感，更能达到宏伟壮观的视觉效果。　

自锁式景观挡土墙是组合重力式结构，依靠自锁式景观挡土块自身的重量和其后加筋网片土体重量来达到稳定的目的。此结构无需砂浆施工，依靠块与块之间嵌固作用、墙身重量和加筋土重量来防止滑动和倾覆失稳。　

景晖自锁式景观挡土墙是柔性结构，能适应填土较大变形，充分发挥墙、加筋网片，填土的协同作用。由于结构的重量较混凝土和干砌块石轻，对地基承载要求较低。这种新式柔性结构挡土体系已经广泛用于园林景观、高速公路、立交桥和护坡、小区水岸等，比传统的混凝土和浆砌块石容易施工，并且美观、耐久。
