通常电池炉显示故障代码EO,是机器检测不到有锅的信息。常见原因一是锅具不符合要求，最好用厂家自带的锅具。二是锅检电压低或者消失，易损元件有两个2瓦电阻，大概阻值范围330千欧姆到560千欧姆。不常见的故障元件就是LM339了。以上元件都没问题的话，就不要浪费时间检查故障机啦。

千泽电磁炉eo代码是什么故障维修

故障代码是不是显示E0..可以从以下几方面查起..300V 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。同步电路的大功率电阻变质或开路导致检测电路不正常。PWM 脉冲信号失常而不检锅。

千泽电磁炉检锅不加热,代码E0 无锅不报警

电磁炉显示E0通常都是不检锅故障。不检锅故障的检修：直接脱开所有大电阻的一端，用数字表测量其阻值，有误差的一概更换，再不行更换电位器别测量，直接换，还有电位器旁边如果有贴片电阻的串联于电位器，也测量下。还有康铜丝补焊下。还有5UF .3UF的电容脱开一条腿数字表测量容量。最后还有IGBT的GE两端并联的18V稳压管看看是否短路。

1. 主板与面板干净的情况下；再继续下面查；

2．先有条件正常； 交流220V 直流300V 22V或20V（部份机型） 稳压18V（+ - 误差必须控制在1V 之内）个别机型稳压也有12V ， 稳压5V（+ - 误差必须控制在1V之内）。

3．加热线盘正常， 并联线盘0.27UF 或O.3UF 或O.33UF ，几个大电阻，二极管，

4． IGBT激励驱动对管（8050 8550 换IGBT时候一起换新），并联与IGBT E极G极18V稳压管，

正常时候 IGBT +极与- 之间有0.8~1.2V波动脉冲个数信号。

5． 电流互感器检测；是否有；0.025V交流电压，

6． 负温度电阻NTC(炉面与IGBT)是否正常？ 是否有+5V （负温度电阻NTC在常温25℃的情况下应该阻值在46~58K之间，有的电磁炉负温度电阻NTC也用100K。单个负温度电阻NTC在98℃ 开水里 ，它是电阻值是2~3K。

千泽电磁炉故障代码

E0 无锅

E2 传感器或功率管传感器开路或短路

E3 过压保护270V以上

E4 低压保护150V以下

E5 炉面温度超过280度

E6 炉内温度过高

千泽电磁炉故障代码

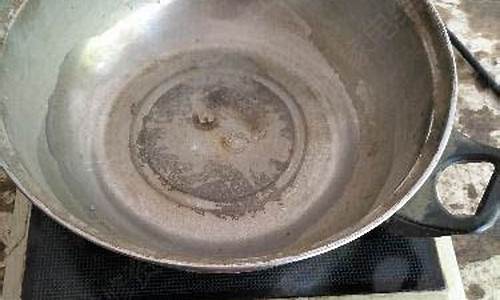

E0：锅具不对 ，材料为非铁制或凹凸度太大

E1：电路故障，蜂鸣器每0.2秒响一次，停止输出功率。

E2：炉面传感器开路或功率管传感器开路或短路，停止输出功率。

E3：电压超过260V，，停止输出功率。

E4：电压低于170V，停止输出功率。

E5：锅底温度超过300度，停止输出功率。

E6：功率管温度过高，停止输出功率。

抗干扰保护：当外界输入电压超过330V时，停止输出功率。

两小时无按键操作，电磁炉自动关机。

不加热，检不到锅，有报警声

故障分析：

造成此故障的原因有很多，包括同步电路，浪涌保护电路,检锅电路,驱动电路,IGBT高压保护电路以及PWM信号电路，下面介绍其维修方法。

（一）、同步电路故障

检查步骤：

①在待机接线圈盘的情况下，用万用表测量U1—LM339的8脚与9脚的工作电压，（8脚为1.75V，9脚为1.9V），如果电压不正常，请检查R18、R1、R4、R239、C214、C209、D213，把有问题的元器件更换，故障可排除。如果以上2个引脚的电压正常，那我们再测量U1--LM339的第14脚的电压是否为高电平，电压值为1.23V。如是低电平，就表示U1已经损坏（在这里排除PWM信号电路的故障）。

②如果是高电平，请用一条导线把9脚接地，再测量14脚的电压是否为低电平，如果还是高电平，就表示U1--LM339已经损坏，换上同型号同规格的U201--LM339，上电试机正常，故障排除。

（二）、浪涌保护电路故障

故障分析：

出现浪涌保护一般是电源中仅仅几百万分之一秒时间内的一种剧烈脉冲，为了保护IGBT不受损坏保护电路会输出一个低电平使IGBT停止工作，当浪涌过后电路会自动恢复正常。

检查步骤：

①首先测量U2--LM339的13脚是否为高电平，如果是高电平，就表示浪涌保护电路没有动作。如果是低电平，就表示浪涌保护电路已经动作（这个引脚与IGBT高压保护电路的输出脚相接通，在这里是排除IGBT高压保护电路的故障所作的分析）。我们再测量U2的11脚电压是否为3V，10脚的电压是否比11脚的电压低（10脚的电压为2.51V），如果是，就表示U2—LM339已经损坏，更换后故障可排除。如果U202的6，7脚电压不正常，请检查R5，C22，R6，D206，D207，C206，C207，C217，R218，R223是否正常，把不正常的元器件更换，故障可排除。

②如果测量到U2的14脚电压只有0.3V，第11脚的电压又大于10脚的电压，我们再测量主IC的1脚的电压是否低电平，如果是，就表示主IC已经损坏。更换上新的IC后故障可排除。

（三）、检锅电路故障

检查步骤：

①当出现检不到锅时，首先我们测量主IC的19脚是否有5V的电压，如果电压为0V，就表示主IC已经损坏，更换后故障可排除。如果电压正常，请测量U2—LM339的2脚是否有0.8V的电压，如果没有，请按第2步的方法检查。如果有，请检查Q202，R42，是否正常。把损坏的元器件更换，故障可排除。如果以上的元器件没有损坏，我们就要判断是主IC的问题，还是U2—LM339的问题了。用一条导线把U2的4脚与5V电源接通，如果测量到的电压为低电平，就表示主IC已坏，如果测量到的电压还是为高电平，就表示U2- LM339已经损坏，把以上有损坏的元器件更换，上电试机正常，故障排除。

②如果在上一步没有短接U2的4脚之前测量到U2的2脚是低电平，那我们就测量U2的4脚和5脚的电压是否正常（4脚为低电平，5脚的电压为3V），如果电压不正常，那就要断电检查R218，R217的阻值是否正常，把不正常的元器件更换。如果测量到的电压正常，而2脚输出的还是低电平，就表示U2已经损坏，更换上同型号的LM339，上电试机正常，故障排除。

（四）、驱动电路故障

检查步骤：

①首先拆下线圈盘上电测量U1的2脚是否为高电平，再测量5脚与7脚的电压，这两个脚是驱动电路上两个比较器的参考电压，有一固定值，（第5脚1.7V,第7脚比5脚高0.4V左右的电压）它与前级振荡电路送过来的脉冲信号作比较，比较后的结果分别送给Q2与Q1两个三极管的基极作驱动信号。如果这两个脚的电压不正常，请检查R253，R252，Z203是否存有问题，把有问题的元器件更换，试机正常，故障排除。

②（注意：这一步中一定要把线圈盘拆下来，否则会引起烧IGBT）。如果U1的5，7脚的电压正常,断电把U1的6脚与5V电源接通，用万用表测量U1的1脚和2脚的电压是否为低电平，如果这两个脚有任何一个为高电平，就表示U1已损坏，换上新的LM339，故障可排除。

③如果这两个脚的输出电压都正常，而故障没有排除，我们就要对Q1、Q2、R234、R235、R237、R238、R7、R8，Z1，D212，进行检查，把存在问题的元器件柝下来，换上同型号的元器件，上电试机正常，故障即可排除。

（五）、IGBT高压保护电路故障

故障分析：

当IGBT的C极电压高于1135V时，保护电路会动作。此时IGBT输出功率会关闭。

检测步骤：

①首先为了判断故障是不是由IGBT高压保护电路引起，我们先测量U2的14脚电压是否为高电平（这个脚与浪涌保护电路的输出脚相接通，此处是排除浪涌保护电路的故障而作的分析）。如果是，就表示保护电路没有动作。如果是低电平，就表示保护电路已经动作。我们就要测量U2的8脚与9脚的电压（8脚0.49V，9脚3.85V）。如果这两个脚的电压正常，而14脚输出的是低电平，我们就可以确定是U2—LM339已经损坏。更换后故障可排除。

②如果4脚和5脚的电压不正常，我们就要对R220、R221、C225、R241，R240进行检查，把损坏的元器件更换。上电试机正常，故障排除。

③如果测量到U2的14脚的高电平只有0.3V，第9脚的电压又大于8脚的电压，我们再测量主IC的1脚的电压是否低电平，如果是，就表示主IC已经损坏。更换上新的IC后故障可排除。

PWM信号电路故障

故障分析：

如果PWM信号没有输出，IGBT就没有驱动信号从而不工作，检锅电路因为检测不到正确的脉冲信号而出现报警。
