磁力锁安装多少钱一把-磁力锁安装
为了能够确保家里面的安全,如今很多房子都会选择按门禁锁,只有通过门禁卡才能够打开的,但是对于这样的门锁进行安装的时候,是一定要注意正确的安装方法,不然后期很可能会出现损坏造成安全方面的隐患。
为了能够确保家里面的安全,如今很多房子都会选择按门禁锁,只有通过门禁卡才能够打开的,但是对于这样的 门锁 进行安装的时候,是一定要注意正确的安装方法,不然后期很可能会出现损坏造成安全方面的隐患,有关门禁磁力锁接线图方法,安装磁力锁的方法有哪几种?看看下面的介绍吧。
门禁磁力锁接线图方法
磁力锁安装流程:
1、首先用螺丝刀打开盖板,再用六角扳手打边板,准备安装;
2、拿出安装纸板,将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔;
3、安装具体过程:继铁板的固定,将内六角螺丝插入继铁板中,把 橡胶 华司置与两片金属华司之间,然后套在内六角螺丝上。将继铁板插入门上打的三个孔中,同时把香菇头从门的另一面插入,利用六角扳手将继铁板锁在门上。边板的固定,把边板用两个半圆头螺丝固定在先前打孔的门框上(固定在边板的长形孔中)。不要将边板锁紧,让其能前后能移动以利于安位置的修正。修正边板的位置使边板与继铁板的位置合适,目的使锁主体能与继铁板紧密的接触。固定锁主体与边板锁紧边板的半圆头螺丝后,再锁上所有的沉头螺丝,然后再卸下半圆头螺丝,在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。
4、按照说明书的指示接线;盖上盖板,把小铝 柱 体塞进锁主体的螺丝孔中。
安装磁力锁的方法有哪几种
1、埋入式:埋入式(内置式)内开门与外开门的埋入式安装方法一致,对于木门来说,如果门挡边的尺寸够埋入锁主体的话,安装非常简单,只需挖一个合适的槽,锁埋进后锁上螺丝即可,一般的施工人员见锁就会安装。
2、表面式:内开门做表面安装时需要有辅助配件来协助安装,选用富有装饰性的优质进口 铝材 来制做这种安装配件Z&L支架。先将Z&L支架中的L1支架放在装锁的位置上,用自攻螺丝固定于门框或墙面上;用六角扳手将锁主体锁在L1支架上;对应于L1支架的位置把Z2支架固定在门上;将继铁板插入Z1的三个孔中假固定,然后门关好,使磁铁和继铁板紧密吻合,确定Z1、Z2的衔接位置;将Z1、Z2锁紧,然后将继铁板用M8*25内六角螺丝固定于Z1上,将螺丝、铁板、垫圈、橡胶垫圈依次穿入。
对于门禁磁力锁接线图方法,安装磁力锁的方法有哪几种?上面已经给您做出了相关解答,其实对于门锁的安装是由专业的售后人员来进行服务的,不过要求购买品牌的产品才可以有关门锁的,品牌和质量都是应该要看重的,如果质量不好后期容易出现损坏,不仅非常的麻烦,也可能会造成安全方面的隐患。
磁力锁的安装方法
安装磁力锁的步骤与方法:
在安装之前得做好准备,首先用螺丝刀打开磁力锁的盖板,再用扳手打开边板,这样,准备工作完成了开始安装,这时候需要用安装纸盒在门上做记号,并用电钻打孔,接来下的工作是比较复杂而且很重要,先将内六角螺丝插入继铁板中,把橡胶华司置与两片金属华司之间,然后套在内六角螺丝上。
继铁板插入门上打的三个孔中,同时把香菇头从门的另一面插入,利用六角扳手将继铁板锁在门上,然后把边板用两个半圆头螺丝固定在先前打孔的门框上,这个时候一定要注意:不要将边板锁紧,让其能前后能移动以利于安位置的修正,这样继铁板和边板都固定好了,接下来就是固定锁主体了,固定锁主体与边板锁紧边板的半圆头螺丝后,再锁上所有的沉头螺丝,然后再卸下半圆头螺丝,在适当的位置钻孔以便接线。
最后用六角扳手把锁主体锁在边板上,然后按照说明书的指示连线,最后盖上盖板,把小铝柱体塞进锁主体的螺丝孔中,这样一把牢靠安全的磁力锁就安装完成了。
磁力锁安装的使用方法 磁力锁安装故障原因分析
内开门做表面安装时需要有辅助配件来协助安装,选用富有装饰性的优质进口铝材来制做这种安装配件:Z&L支架。每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的,边上有五个沉孔,是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a 先将Z&L支架中的L1支架放在装锁的位置上,用自攻螺丝固定于门框或墙面上。
b 用六角扳手将锁主体锁在L1支架上。
c 对应于L1支架的位置把Z2支架固定在门上。
d 将继铁板插入Z1的三个孔中假固定,然后门关好,使磁铁和继铁板紧密吻合,确定Z1、Z2 的衔接位置。(Z1与Z2的相对位置根据门的厚度可以调节)。
e 将Z1、Z2锁紧,然后将继铁板用M8*25内六角螺丝固定于Z1上(将螺丝、铁板、垫圈、橡胶垫圈依次穿入)。
f 如果是双扇门,可以用两个Z &L支架 埋入式(内置式)内开门与外开门的埋入式安装方法一致,对于木门来说,如果门挡边的尺寸够埋入锁主体的话,安装非常简单,只需挖一个合适的槽,锁埋进后锁上螺丝即可,一般的施工人员见锁就会安装。铝合金门的门框一般都是空心的,针对这一特点,我们设计了两种安装方法。
A.内衬木块法:在门框里放入一块大小合适的木头作衬,再锁螺丝。此种方法取材方便,安装简单。在实际安装中大多采用这种方法。
B.利用安装配件法:此种方法是利用我们提供的配件(四孔铁板+U型铁),使安装更加简便。
安装注意事项:在做埋入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。 一.有铝合金(或其它材料)包框玻璃门的安装方法与普通门的埋入式安装一样。
安装注意事项玻璃门需要装有铝合金包框,因锁吸和距离要求小于6毫米,所以要求门边到门框的距离小于6毫米,地弹簧需采用品质稳定的,否则会影响锁的定位。
二.1.利用UBK支架安装没有包框的玻璃门需要有配件来辅助安装。安装方法与普通门的表面安装方法基本雷同,只不过是在第三步安装继铁板的时候不同,安装方法如图九所示。把U型槽连同橡胶缓冲垫及不锈钢垫片(放在锁螺丝的一边)套在玻璃门上,用无头内六角螺丝锁在玻璃门上,然后把继铁板固定在U型槽上。对于不同的玻璃门厚度及不同型号的电磁锁,我们提供不同型号的安装配件:UBK支架。
2.利用AB架来安装先把AB架用玻璃专用胶(或双面胶带)固定在玻璃门上,然后再把继铁板固定在支架上。
嵌入式磁力锁(埋入式电磁锁)如何安装?安装示意图
磁力锁,顾名思义与磁力有关,是利用电生磁的原理,使锁具本身产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果的,所以这种锁还是很有作用的,但是许多人不了解这种锁,也不会安装使用,当这锁出现故障的时候更不会处理,下面看看磁力锁安装的使用方法,磁力锁安装故障原因分析。
什么是磁力锁
磁力锁使用强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力,控制电磁锁电源的门禁系统识别人员正确后即断电,电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造,适用在逃生门或是消防门的通路控制。其内部用灌注环氧树酯(epoxy)保护锁体。目前电磁锁的吸力强度以LB表示(磅),测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力,
当超出电磁锁的吸力时瞬间拉开吸附铁板,此ㄧ拉力的资料就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压(collinearloadtest),如此电磁锁的吸力(HoldingForce)才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
磁力锁安装的使用方法
一、磁力锁断定计划。在与客户交流时断定计划,场所宽度多少,长度多少,清晰能装几台机,是挑选立式三辊闸,仍是桥式三辊闸,在断定选型时充分考虑闸机与闸杆留有空地,每台三辊闸的占地上积,摆放方位,怎么布线(是走明线仍是走暗线),计画定了,目标定了,等候三辊闸到现场。
二、磁力断定方位布线。依据曾经断定的计画,清晰三辊闸的装置详细尺度,做好预埋管,闸机与闸机之间留50-100mm的空地,能打开上盖以防调整机器,修理等,千万不能不留空地,闸机与闸机之间预埋2根6分-8分的塑胶管,一根胶管走电源线(强电),另一根胶管走信号线(弱电),不能将电源线和信号线一起走一个胶管,这样会影响到通讯的作用,预埋管要显露地上30-40mm高,走线立式三辊闸应在机器中心底部为好,桥式三辊闸应在两旁边面为好(由于桥式三辊闸中心底部为封闭式)。
三、磁力锁固定调整。固定底部用4-M10x100的胀大螺丝固定,不能摇晃,整机水准,外观全体共同,
(固定前最好用细线拉直线,纵横向共同),三辊闸与三辊闸之间选用串联方法,逐个调整,直到能正常运用。磁力锁安装故障原因分析
磁力锁吸合不上,先通电,然后用金属物品,最好是铁器。这个时候分两种情况,一种是一点吸力都没有,第二种是有一点吸力。
如果是有一点吸力,可能是两个原因导致,第一个原因是安装师傅安装经验不足,安装时,吸铁的固定螺丝拧得太紧,使得吸铁和锁体磁力区的接触是一点点或者一条线,而不是一个接触面,吸力不够,锁的吸铁安装应该是松并且活动控制空间才对,门靠上时,自我调整的改变吸铁的位置和磁力区大面积充分吸合。如果安装师傅是安装正确的,就是非安装原因了,可能是控制器到磁力锁的锁线太长太细,引起压降太大,磁力锁没有足够吸力,检查一下接触面积,是否符合要求。第二个就是一点吸力都没有,先用万用表测试一下控制器的电磁锁接线位置,Nc和磁力锁负极两个点是否有电压。电气控制器输出端正常,在到门上,将磁力锁拆下,测试磁力锁这端电压,如果电压偏低,例如,低于11v,可能是控制器到磁力锁的锁线太长太细,引起压降太大,磁力锁没有足够吸力,检查一下接触面积,是否符合要求。如果无电压输出,观察继电器旁边**的lock指示灯,如果灯亮,客户设置为门常开,或者按钮坏了,不压下没有复位。如果灯不亮,控制器上锁接线端子上没有供电。如果电压正常,有可能磁力锁坏了,磁力锁返修率很低,或者电线和磁力锁的端子没有拧紧。
以上就是磁力锁安装的使用方法,磁力锁安装故障原因分析的相关介绍,相信您看过之后也对此有了简单的了解,如果还有其他需要了解的资讯,可以关注一号家居网,我们会为你提供更多的帮助。
在到门上,将磁力锁拆下,测试磁力锁这端电压,如果电压偏低,例如,低于11v,可能是控制器到磁力锁的锁线太长太细,引起压降太大,磁力锁没有足够吸力,检查一下接触面积,是否符合要求。如果无电压输出,观察继电器旁边**的lock指示灯,如果灯亮,客户设置为门常开,或者按钮坏了,不压下没有复位。如果灯不亮,控制器上锁接线端子上没有供电。如果电压正常,有可能磁力锁坏了,磁力锁返修率很低,或者电线和磁力锁的端子没有拧紧。以上就是磁力锁安装的使用方法,磁力锁安装故障原因分析的相关介绍,相信您看过之后也对此有了简单的了解,如果还有其他需要了解的资讯,可以关注一号家居网,我们会为你提供更多的帮助。
门禁电磁锁在铁门上有什么方法安装
嵌入式磁力锁的安装示意图:
宏泰嵌入式磁力锁吸力强,无剩磁,具故障保护功能,安装方便,款式多达40余种,拉力涵盖60kg到500kg。采用无剩磁的防火进口材料;为确保产品工作时的稳定,采取了低电源与突波保护等措施;采取四安装孔位设计,加强安装后的牢固力;具备方便引线的电线孔与端子台,并提供一系列特殊安装支架来应对各种安装环境;采用阳极氧化与电镀等加工处理,力求产品外观和工艺更优。
门禁电磁锁安装需要有磁力锁主体一把、磁力锁吸铁一块、配件螺丝。具体安装步骤:

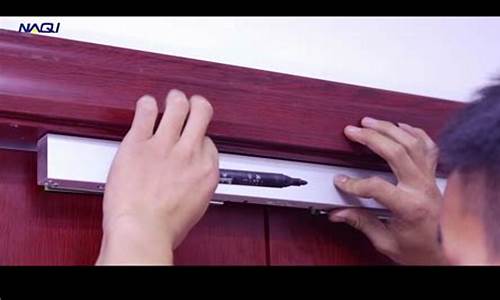

1、把锁贴住门框与门画出磁板位置线。
2、贴上孔位安装贴纸,对准之前画的位置线。
3、固定销孔位开一公分,中心位置对敲孔打穿。
4、将对敲螺母敲进门扇。
5、装上磁板拧上对敲螺丝。
5、将磁力锁底板靠住磁板,对好锁体吸铁位置,画出位置线。
6、拆下磁力锁安装底板对准位置线安装在门框上。
7、装上锁体,拧上底部锁体螺丝。
8、接上门禁电源线,盖上盖板就安装完成。
扩展资料:
注意事项:
1、在安装继铁板的时候,不要把它锁紧,让其能轻微摇摆以利于和锁主体自然的结合。
2、内电锁是门禁系统常用设备,利用电生磁的原理,当电流通过硅钢片时,电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。
