万用表测电压怎么测-万用表测电压

万用表测电压怎么测-万用表测电压

(一)测量直流电压

以Jo411型万用表为例。测量步骤是:

1.选择量程。万用表直流电压档标有“V”,有2.5伏、10伏、50伏、250伏和500伏五个量程。根据电路中电源电压大小选择量程。由于电路中电源电压只有3伏,所以选用10伏档。若不清楚电压大小,应先用最高电压档测量,逐渐换用低电压档。

2.测量方法。万用表应与被测电路并联。红笔应接被测电路和电源正极相接处,黑笔应接被测电路和电源负极相接处。

3.正确读数。仔细观查表盘,直流电压档刻度线是第二条刻度线,用10V档时,可用刻度线下第三行数字直接读出被测电压值。注意读数时,视线应正对指针。

步骤

(1)按图3-4连接电路。电路不做焊接。可采用图3-5所示方法将导线两端绝缘皮剥去,缠绕在元件接点或引线上。注意相邻接点间引线不可相碰。

电路的连接方法

(2)检查电路无误后接通电源,旋转电位器发光二极管亮度将发生变化。使发光二极管亮度适中。

(3)将万用表按前面讲的使用前应做到的要求准备好,并将选择开关置于Vl0伏档。

(4)手持表笔绝缘杆,将正负表笔分别接触电池盒正负两极引出焊片,测量电源电压。正确读出电压数值。

记录:电源电压为上  伏。

(5)将万用表红黑表笔按图3一4接触发光二极管两引脚,测量发光二极管两极间电压。正确读出电压数值。

记录:发光二极管两端电压为  伏。

(6)用万用表测量固定电阻器两端电压。首先判断正负表笔应接触的位置,然后测量。

记录:固定电阻器两端电压为  伏。

在以上三步的测量中,哪一项电压值若小于2.5伏,可将万用表选择开关换为V2.5伏档再测量一次,比较两次测量结果(换量程后应注意刻度线的读数)。

(7)测量完毕,断开电路电源。按前面讲的万用表使用后应做到的要求收好万用表

万用表又称为复用表、多用表、三用表、繁用表等,是电力电子等部门不可或薯判缺的测量仪表,一般以测量电压、电流和电阻为主要目的,那么万能表究竟是怎么测慎隐电压的呢?

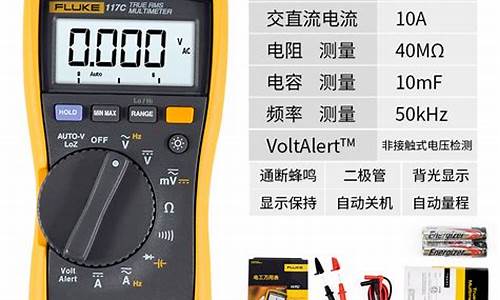

1、先来认识万用表的接口,这里我们可以看到4个插孔,下面标识着20A、mA、COM、vΩ。20A、mA:用于测量电流(接红笔);vΩ:用于测量电压电阻(接红笔);COM:公共端口(接黑笔)。2、测量充电器电压,根据上面的提示我们将红笔插入vΩ插孔,黑笔插入COM插孔,将刻度盘拨到(数孝改v)直流电压区域,根据被测电路电压的数值选择一个合适的量程的位置。充电器显示输出为3v,所以这里我们可以放在20v量程档。3、接下来我们测量充电器电头电压,将充电头插上电,然后将表笔接入充电器另一端,这里可以看到,显示器没有任何跳动,说明充电器另一头并没有电压传输过来。

万用测压表步骤:先认识万用表接口,熟悉插孔字母表示数值,测量直流电压和电阻时不要接错正负极,不要用手触及元件的两端,以免人体与被测电阻相连,使测量结果不准确
